SRB - Tapones roscados estándar UNF

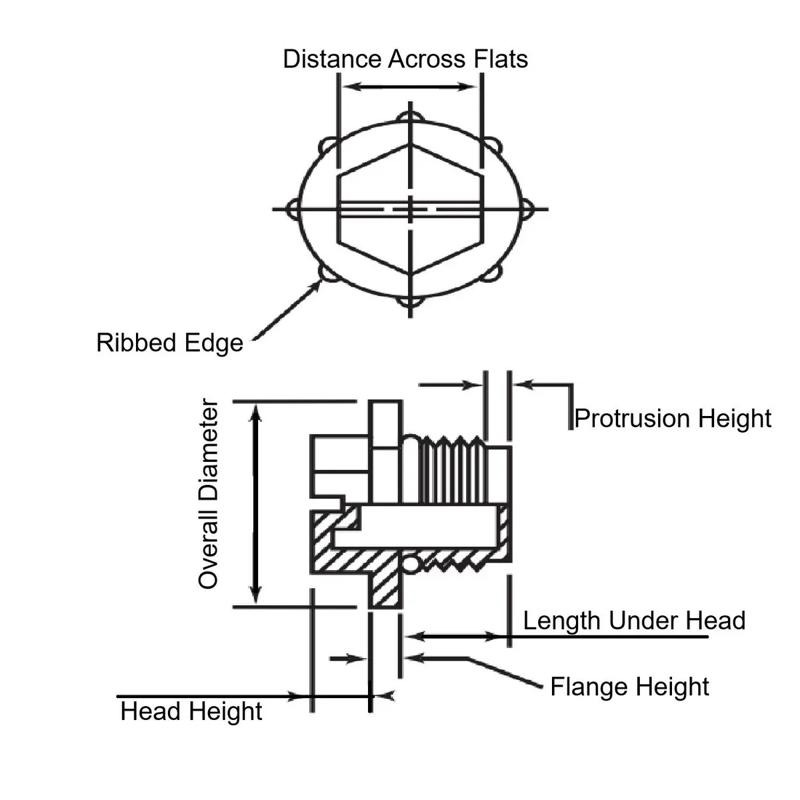

Item Code | Color | Longitud bajo la cabeza | Distancia entre las superficies planas | Altura de la cabeza | Altura de la brida | Tamaño de rosca | Materiales | Diámetro general | Altura de la protuberancia | Altura total | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|
B4A | Azul | 0.360 in | 0.500 in | 0.180 in | 0.090 in | 1/2-20 | PEAD | 0.680 in | 0.100 in | 0.630 in | |
B3A | Azul | 0.300 in | 0.430 in | 0.180 in | 0.090 in | 7/16-20 | PEAD | 0.620 in | 0.100 in | 0.570 in | |
B5A | Azul | 0.382 in | 0.500 in | 0.180 in | 0.090 in | 9/16-18 | PEAD | 0.750 in | 0.100 in | 0.652 in | |
B9A | Azul | 0.430 in | 0.750 in | 0.250 in | 0.090 in | #1-14 | PEAD | 1.180 in | 0.100 in | 0.770 in | |
B6A | Azul | 0.350 in | 0.560 in | 0.180 in | 0.090 in | 5/8-18 | PEAD | 0.810 in | 0.100 in | 0.620 in | |
B8A | Azul | 0.500 in | 0.750 in | 0.240 in | 0.090 in | 7/8-14 | PEAD | 1.060 in | 0.100 in | 0.830 in | |
B7A | Azul | 0.440 in | 0.680 in | 0.190 in | 0.090 in | 3/4-16 | PEAD | 0.940 in | 0.100 in | 0.720 in | |
B10A | Azul | 0.645 in | 0.870 in | 0.250 in | 0.090 in | 1-1/16-14 | PEAD | 1.310 in | 0.100 in | 0.985 in | |
B11A | Azul | 0.620 in | 0.870 in | 0.250 in | 0.090 in | 1-1/16-12 | PEAD | 1.310 in | 0.100 in | 0.960 in |
B4A
Color
Azul
Longitud bajo la cabeza
0.360 in
Distancia entre las superficies planas
0.500 in
Altura de la cabeza
0.180 in
B3A
Color
Azul
Longitud bajo la cabeza
0.300 in
Distancia entre las superficies planas
0.430 in
Altura de la cabeza
0.180 in
B5A
Color
Azul
Longitud bajo la cabeza
0.382 in
Distancia entre las superficies planas
0.500 in
Altura de la cabeza
0.180 in
B9A
Color
Azul
Longitud bajo la cabeza
0.430 in
Distancia entre las superficies planas
0.750 in
Altura de la cabeza
0.250 in
