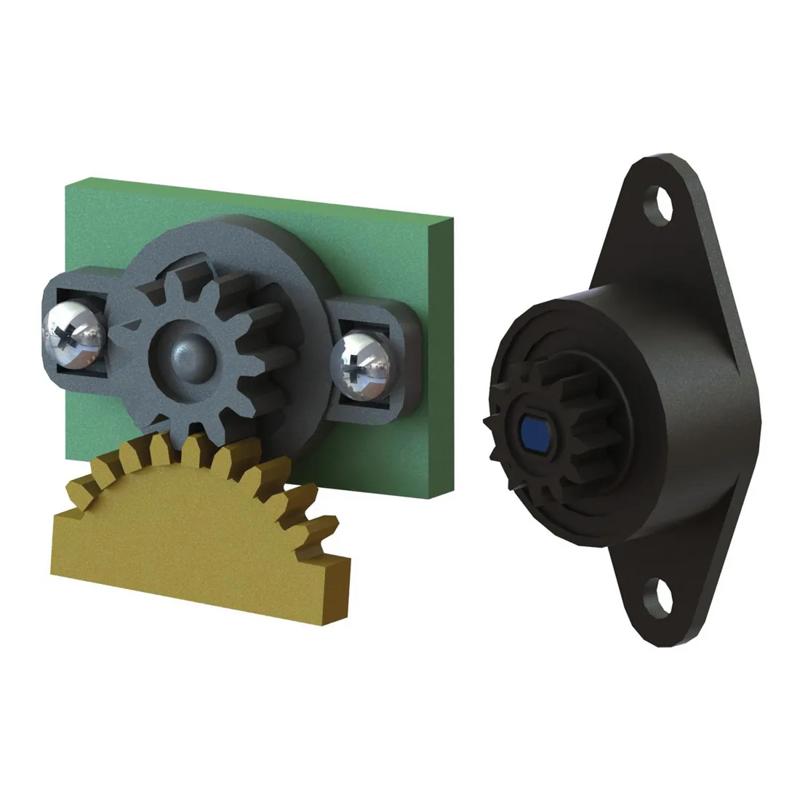

SRRFRT-G - Amortiguador rotativo bidireccional
Item Code | Número de dientes | Distancia entre los orificios de fijación | Longitud total | Anchura del ala | Diámetro del orificio de montaje | Perfil del engranaje | Diámetro del círculo de unión | Ángulo de presión | Perfil total | Norma de inflamabilidad del material | Método de montaje | Color | Tipo de diente | Material de la carcasa | Diámetro del cuerpo | Estilo | Tipo de engranaje | Altura del cuerpo | Material del engranaje | Material del eje | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RFRT-G2-101-G1 | 14 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.7 mm | 7.0 mm | 20 ° | 6.6 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | 1 | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-101-G3 | 11 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.6 mm | 8.8 mm | 20 ° | 6.5 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | De dos vías | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-300-G1 | 14 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.7 mm | 7.0 mm | 20 ° | 6.6 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | De dos vías | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-450-G1 | 14 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.7 mm | 7.0 mm | 20 ° | 6.6 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | De dos vías | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-450-G3 | 11 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.6 mm | 8.8 mm | 20 ° | 6.5 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | De dos vías | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-450-G2 | 10 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.0 mm | 10.0 mm | 20 ° | 5.9 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | De dos vías | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-600-G2 | 10 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.0 mm | 10.0 mm | 20 ° | 5.9 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | De dos vías | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-600-G3 | 11 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.6 mm | 8.8 mm | 20 ° | 6.5 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | De dos vías | Engranaje estándar | 2.2 mm | Acetato | Acetato | |
RFRT-G2-200-G3 | 11 | 19.0 mm | 24.0 mm | 7.0 mm | 2.1 mm | 3.6 mm | 8.8 mm | 20 ° | 6.5 mm | UL94 HB | Tornillos M2, remaches a presión SR-20XX | Negro | Engranaje evolvente | PC | 15.0 mm | 3 | Engranaje estándar | 2.2 mm | Acetato | Acetato |
RFRT-G2-101-G1
Número de dientes
14
Distancia entre los orificios de fijación
19.0 mm
Longitud total
24.0 mm
Anchura del ala
7.0 mm
RFRT-G2-101-G3
Número de dientes
11
Distancia entre los orificios de fijación
19.0 mm
Longitud total
24.0 mm
Anchura del ala
7.0 mm
RFRT-G2-300-G1
Número de dientes
14
Distancia entre los orificios de fijación
19.0 mm
Longitud total
24.0 mm
Anchura del ala
7.0 mm
RFRT-G2-450-G1
Número de dientes
14
Distancia entre los orificios de fijación
19.0 mm
Longitud total
24.0 mm
Anchura del ala
7.0 mm
