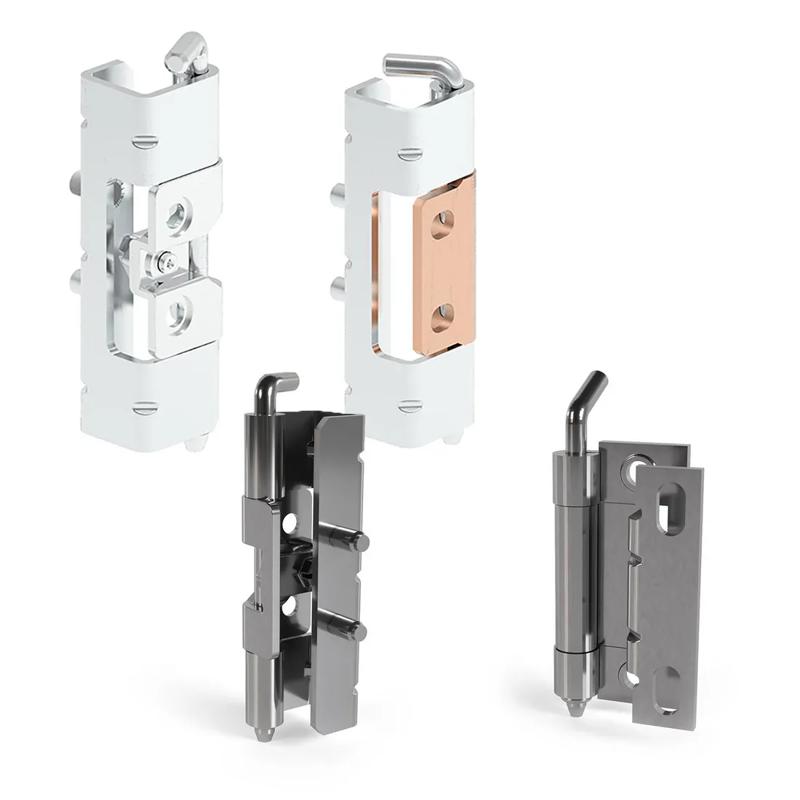

SR995 - Bisagra oculta
Item Code | Door Attachment Length | Materiales | Anchura general | Longitud total | Door to Frame Clearance | Longitud hasta el centro del orificio | Diámetro del orificio de montaje | Distancia de compensación | Distancia del centro del orificio | Hinge Type | Stud Thread Size | Método de montaje | Removilidad | Color | Diámetro del pasador | Mounting Orientation | Espaciado de los orificios de montaje a lo largo de la longitud | Material de pieza soldada | Overall Leaf Length | Leaf Thickness | Longitud hasta el centro del orificio | Maximum Rotation | Latch Material | DIN | Tipo | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
9956320 | 45.0 mm | Acero zincado | 28.0 mm | 107.0 mm | 24.5 mm | 18.0 mm | 10.0 mm, 7.0 mm, 6.2 mm | 3.0 mm | 6.0 mm | Bisagra oculta | M6 | Atornillado, soldado | Extraíble | Natural | 6.0 mm | Mano derecha e izquierda | 25.0 mm | Aleación de zinc | 90.0 mm | 2.5 mm | 12.0 mm | 110 ° | Acero zincado | DIN-EN 1774 | 2 | |
9956321 | 45.0 mm | Acero zincado | 28.0 mm | 107.0 mm | 24.5 mm | 18.0 mm | 10.0 mm, 7.0 mm, 6.2 mm | 3.0 mm | 6.0 mm | Bisagra oculta | M6 | Tornillo, soldado | Removible | Natural | 6.0 mm | Mano derecha e izquierda | 25.0 mm | Aleación de zinc | 90.0 mm | 2.5 mm | 12.0 mm | 110 ° | Acero zincado | DIN-EN 1774 | 2 | |
99563310 | 45.0 mm | Acero zincado | 28.5 mm | 107.0 mm | 24.5 mm | 18.0 mm | 7.0 mm | 3.0 mm | 6.0 mm | Bisagra oculta | M5 | Tornillo, soldado | Pasador desmontable | - | 6.0 mm | - | 25.0 mm | Copper Plated | 90.0 mm | 2.5 mm | 12.0 mm | 110 ° | Acero zincado | - | 1 | |
99563311 | 45.0 mm | Acero zincado | 28.5 mm | 107.0 mm | 24.5 mm | 18.0 mm | 7.0 mm | 3.0 mm | 6.0 mm | Bisagra oculta | M5 | Tornillo, soldado | Pasador desmontable | - | 6.0 mm | - | 25.0 mm | Copper Plated | 90.0 mm | 2.5 mm | 12.0 mm | 110 ° | Acero zincado | - | 1 | |
99563411 | 45.0 mm | Acero zincado | 28.5 mm | 107.0 mm | 24.5 mm | 18.0 mm | 7.0 mm | 3.0 mm | 6.0 mm | Bisagra oculta | M5 | Tornillo, soldado | Pasador desmontable | - | 6.0 mm | - | 25.0 mm | Copper Plated | 90.0 mm | 2.5 mm | 12.0 mm | 110 ° | Acero zincado | - | 1 | |
99563410 | 45.0 mm | Acero zincado | 28.5 mm | 107.0 mm | 24.5 mm | 18.0 mm | 7.0 mm | 3.0 mm | 6.0 mm | Bisagra oculta | M5 | Tornillo, soldado | Pasador desmontable | - | 6.0 mm | - | 25.0 mm | Copper Plated | 90.0 mm | 2.5 mm | 12.0 mm | 110 ° | Acero zincado | - | 1 |
9956320
Door Attachment Length
45.0 mm
Materiales
Acero zincado
Anchura general
28.0 mm
Longitud total
107.0 mm
9956321
Door Attachment Length
45.0 mm
Materiales
Acero zincado
Anchura general
28.0 mm
Longitud total
107.0 mm
99563310
Diámetro del pasador
6.0 mm
Espaciado de los orificios de montaje a lo largo de la longitud
25.0 mm
Door Attachment Length
45.0 mm
Materiales
Acero zincado
99563311
Diámetro del pasador
6.0 mm
Espaciado de los orificios de montaje a lo largo de la longitud
25.0 mm
Door Attachment Length
45.0 mm
Materiales
Acero zincado
