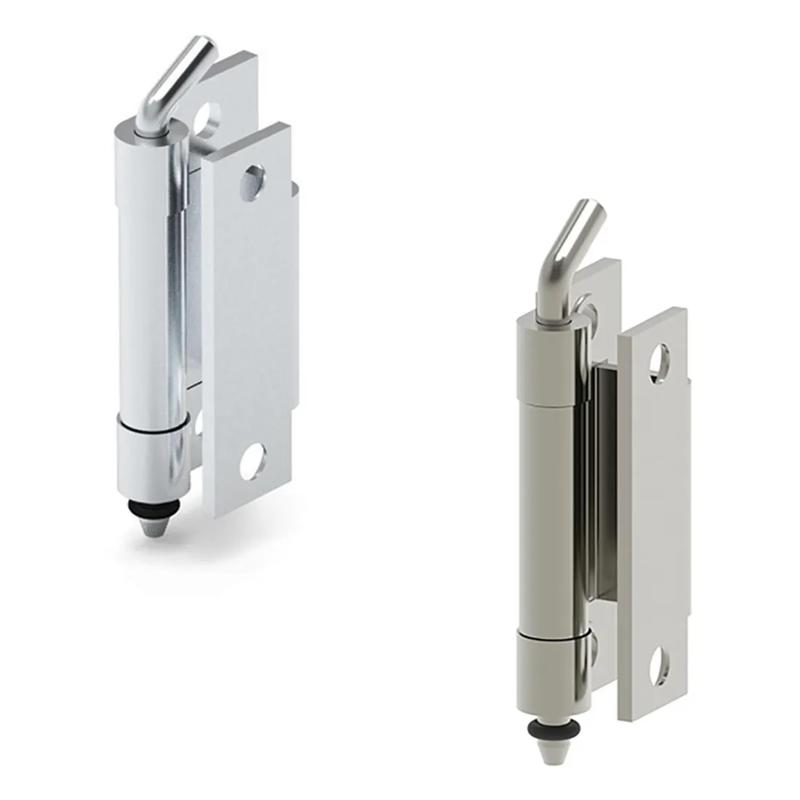

SR795 - Bisagra oculta
mostrando 1-2 of 2
por página:1-2 of 2
Item Code | Altura del hueco | Espaciado de orificios de montaje a lo largo de la anchura A | Espaciado de orificios de montaje a lo largo de la longitud B | Mounting Orientation | Door Attachment Length | Anchura general | Grosor total | Material del pasador | Forma del orificio de montaje | Overall Leaf Length | Material del cuerpo | Distancia del centro del orificio | Leaf Thickness | Hinge Type | Método de montaje | Removilidad | Color | Diámetro del pasador | Tamaño de rosca | Materiales | Longitud total | Door Leaf Width | Maximum Rotation | Latch Material | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
79563 | 6.5 mm | 51.0 mm | 47.0 mm | Universal | 36.0 mm | 32.5 mm | 20.0 mm | Acero | A través del orificio | 51.0 mm | Acero | 12.0 mm | 6.5 mm | Bisagra oculta | Tornillo, soldado | Pasador desmontable | Natural | 5.0 mm | M5;M6 x 12 | Acero | 65.0 mm | 21.0 mm | 135 ° | Acero | |
79540 | 6.5 mm | 51.0 mm | 47.0 mm | Universal | 36.0 mm | 32.5 mm | 20.0 mm | Acero inoxidable | - | 51.0 mm | Acero inoxidable | 12.0 mm | 6.5 mm | Bisagra oculta | Tornillo, soldado | Pasador desmontable | Natural | 5.0 mm | M5;M6 x 12 | Acero inoxidable | 65.0 mm | 21.0 mm | 135 ° | Acero inoxidable |
por página:
1-2 of 2
1–3 of 2 variants
por página:
79563
Altura del hueco
6.5 mm
Espaciado de orificios de montaje a lo largo de la anchura A
51.0 mm
Espaciado de orificios de montaje a lo largo de la longitud B
47.0 mm
Mounting Orientation
Universal
79540
Altura del hueco
6.5 mm
Espaciado de orificios de montaje a lo largo de la anchura A
51.0 mm
Espaciado de orificios de montaje a lo largo de la longitud B
47.0 mm
Mounting Orientation
Universal
