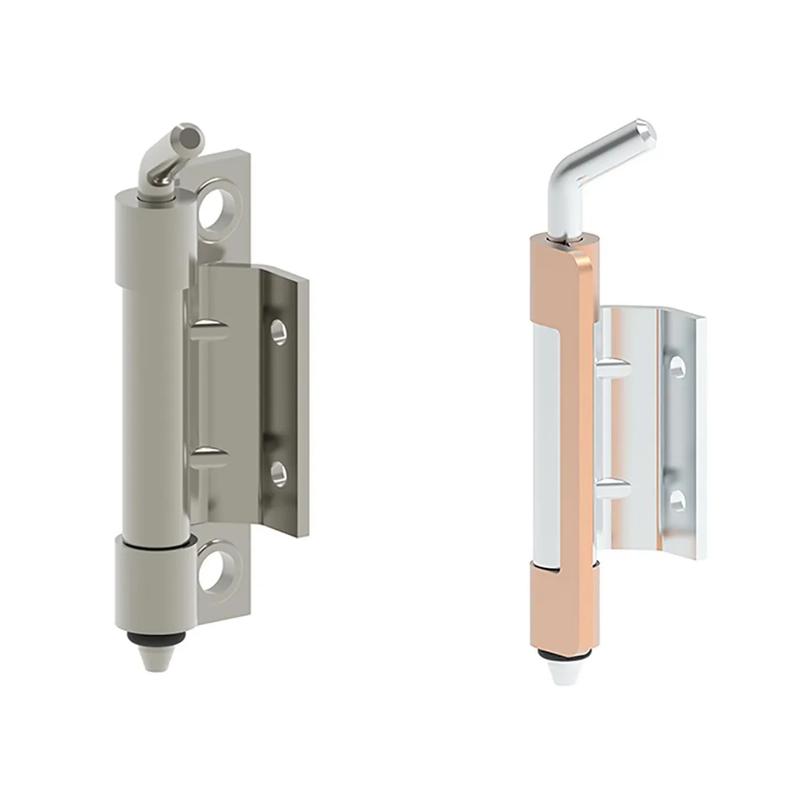

SR695 - Bisagra oculta
Item Code | Diámetro del pasador | Longitud A | Anchura general | Door to Frame Clearance | Hinge Type | Tipo | Método de montaje | Removilidad | Tamaño de rosca | Materiales | Material de pieza soldada | Overall Leaf Length | Espaciado de orificios de montaje a lo largo de la longitud A | Maximum Rotation | Espaciado de orificios de montaje a lo largo de la longitud B | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
695631 | 5.0 mm | 36.0 mm | 22.5 mm | 18.0 mm | Bisagra oculta | 1 | Tornillo, soldado | Pasador desmontable | M4 | Acero zincado | Copper Plated | 60.0 mm | 20.0 mm | 120 ° | - | |
695401 | 5.0 mm | 36.0 mm | 22.5 mm | 18.0 mm | Bisagra oculta | 1 | Tornillo, soldado | Pasador desmontable | M4 | Acero inoxidable | - | 60.0 mm | 20.0 mm | 120 ° | - | |
695632 | 5.0 mm | 36.0 mm | 23.5 mm | 18.5 mm | Bisagra oculta | 2 | Tornillo, soldado | Pasador desmontable | M4, M6x12 | Acero zincado | - | 65.0 mm | 51.0 mm | 120 ° | 20.0 mm | |
695402 | 5.0 mm | 36.0 mm | 23.5 mm | 18.5 mm | Bisagra oculta | 2 | Tornillo, soldado | Pasador desmontable | M4, M6x12 | Acero inoxidable | - | 65.0 mm | 51.0 mm | 120 ° | 20.0 mm |
695631
Diámetro del pasador
5.0 mm
Longitud A
36.0 mm
Anchura general
22.5 mm
Door to Frame Clearance
18.0 mm
695401
Diámetro del pasador
5.0 mm
Longitud A
36.0 mm
Anchura general
22.5 mm
Door to Frame Clearance
18.0 mm
695632
Diámetro del pasador
5.0 mm
Longitud A
36.0 mm
Espaciado de orificios de montaje a lo largo de la longitud B
20.0 mm
Anchura general
23.5 mm
695402
Diámetro del pasador
5.0 mm
Longitud A
36.0 mm
Espaciado de orificios de montaje a lo largo de la longitud B
20.0 mm
Anchura general
23.5 mm
