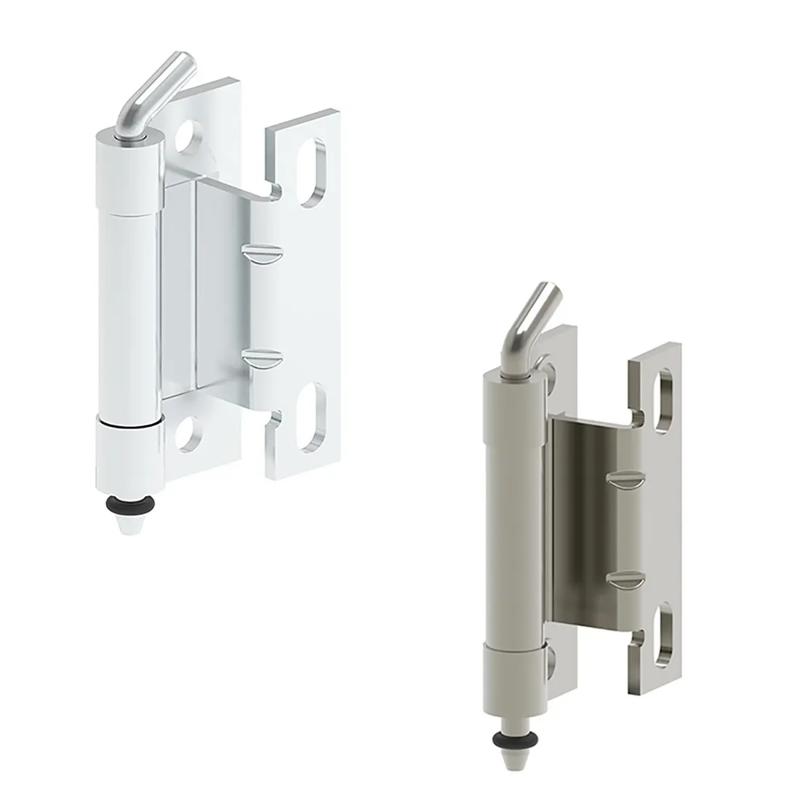

SR395 - Bisagras ocultas

mostrando 1-8 of 8

por página:1-8 of 8

Item Code	Altura del hueco	Diámetro del pasador	Longitud A	Espaciado de orificios de montaje a lo largo de la longitud B	Materiales	Anchura general	Longitud total	Door to Frame Clearance	Espaciado de orificios de montaje a lo largo de la longitud C	Overall Leaf Length	Hinge Type	Tipo	Anchura de hoja	Método de montaje	Removilidad	Leaf Thickness	Longitud hasta el centro del orificio	Espaciado de orificios de montaje a lo largo de la longitud A	Maximum Rotation	Latch Material	Diámetro del orificio de montaje	Distancia de compensación
395634	4.0 mm	5.0 mm	36.0 mm	51.0 mm	Acero zincado	40.0 mm	60.0 mm	24.0 mm	60.0 mm	65.0 mm	Bisagra oculta	4	39.0 mm	Tornillo, soldado	Pasador desmontable	2.0 mm	21.0 mm	42.0 mm	120 °	Acero zincado	-	-
395401	3.0 mm	5.0 mm	36.0 mm	51.0 mm	Acero inoxidable	34.0 mm	60.0 mm	20.0 mm	60.0 mm	65.0 mm	Bisagra oculta	1	32.5 mm	Tornillo, soldado	Pasador desmontable	2.0 mm	21.0 mm	42.0 mm	120 °	Acero inoxidable	6.5 mm x 12.0	-
395404	4.0 mm	5.0 mm	36.0 mm	51.0 mm	Acero inoxidable	40.0 mm	60.0 mm	24.0 mm	60.0 mm	65.0 mm	Concealed Hinge	4	39.0 mm	Screw, Weld	Removable Pin	2.0 mm	21.0 mm	42.0 mm	120 °	Acero inoxidable	-	-
395633	3.0 mm	5.0 mm	36.0 mm	51.0 mm	Acero zincado	40.0 mm	60.0 mm	20.0 mm	60.0 mm	65.0 mm	Bisagra oculta	3	39.0 mm	Tornillo, soldado	Pasador desmontable	2.0 mm	21.0 mm	42.0 mm	120 °	Acero zincado	6.5 mm x 12.0	-
395403	3.0 mm	5.0 mm	36.0 mm	51.0 mm	Acero inoxidable	40.0 mm	60.0 mm	20.0 mm	60.0 mm	65.0 mm	Bisagra oculta	3	39.0 mm	Tornillo, soldado	Pasador desmontable	2.0 mm	21.0 mm	42.0 mm	120 °	Acero inoxidable	6.5 mm x 12.0	-
395402	4.0 mm	5.0 mm	36.0 mm	51.0 mm	Acero inoxidable	34.0 mm	60.0 mm	24.0 mm	60.0 mm	65.0 mm	Bisagra oculta	2	32.5 mm	Tornillo, soldado	Pasador desmontable	2.0 mm	21.0 mm	42.0 mm	120 °	Acero inoxidable	-	8.0 mm
395632	4.0 mm	5.0 mm	36.0 mm	51.0 mm	Acero zincado	34.0 mm	60.0 mm	24.0 mm	60.0 mm	65.0 mm	Bisagra oculta	2	32.5 mm	Tornillo, soldado	Pasador desmontable	2.0 mm	21.0 mm	42.0 mm	120 °	Acero zincado	-	8.0 mm
395631	-	5.0 mm	36.0 mm	51.0 mm	Acero zincado	34.0 mm	-	20.0 mm	60.0 mm	65.0 mm	Bisagra oculta	1	32.5 mm	Tornillo, soldado	Pasador desmontable	2.0 mm	-	42.0 mm	120 °	-	6.5 mm x 12.0	-

por página:

1-8 of 8

1–5 of 8 variants

por página:

395634

Altura del hueco

4.0 mm

Diámetro del pasador

5.0 mm

Longitud A

36.0 mm

Espaciado de orificios de montaje a lo largo de la longitud B

51.0 mm

395401

Altura del hueco

3.0 mm

Diámetro del pasador

5.0 mm

Longitud A

36.0 mm

Espaciado de orificios de montaje a lo largo de la longitud B

51.0 mm

395404

Altura del hueco

4.0 mm

Diámetro del pasador

5.0 mm

Longitud A

36.0 mm

Espaciado de orificios de montaje a lo largo de la longitud B

51.0 mm

395633

Altura del hueco

3.0 mm

Diámetro del pasador

5.0 mm

Longitud A

36.0 mm

Espaciado de orificios de montaje a lo largo de la longitud B

51.0 mm

por página:

1–5 of 9
