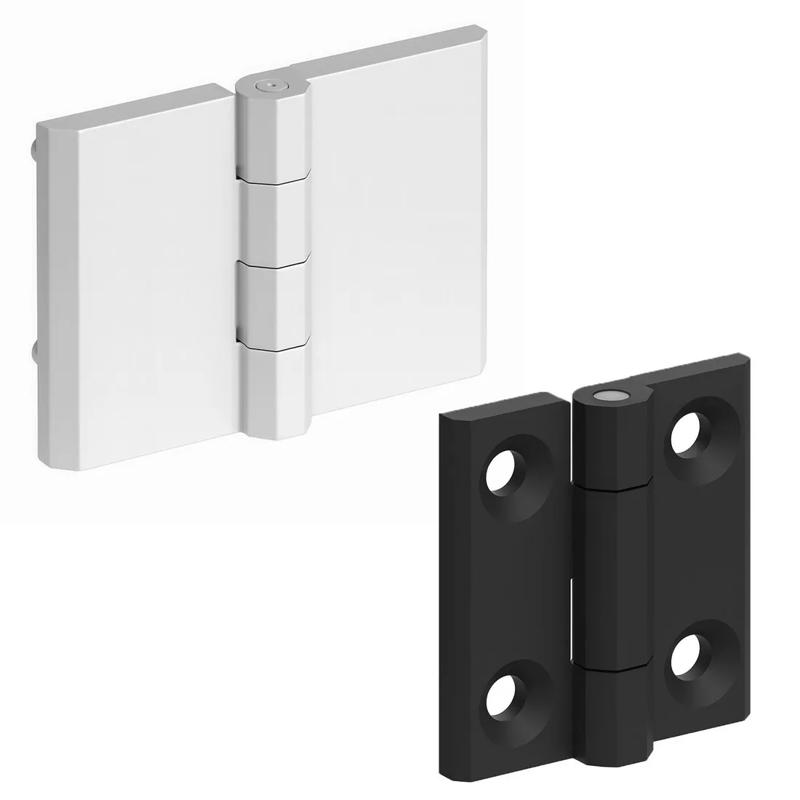

SR99 - Bisagras de montaje en superficie
Item Code | Espaciado de orificios de montaje a lo largo de la anchura A | Anchura general | Longitud total | Grosor total | Material del cuerpo | Leaf Thickness | Tipo | Acabado | Espaciado de orificios de montaje a lo largo de la longitud A | Maximum Rotation | Hinge Type | Método de montaje | Removilidad | Anchura de hoja | Longitud del perno | Stud Thread Size | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
099404 | 30.0 mm | 50.0 mm | 50.0 mm | 11.0 mm | Acero inoxidable | 6.0 mm | 3 | Electropulido | 30.0 mm | 270 ° | - | - | - | - | - | - | |
099116 | 30.0 mm | 50.0 mm | 76.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 5 | Cromado | 56.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | - | |
099125 | 30.0 mm | 50.0 mm | 63.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 4 | Pulvicubierto en negro | 43.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | 38.0 mm | - | - | |
099115 | 30.0 mm | 50.0 mm | 63.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 4 | Cromado | 43.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | 38.0 mm | - | - | |
099117 | 30.0 mm | 50.0 mm | 63.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 6 | Cromado | 43.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | - | |
099114 | 30.0 mm | 50.0 mm | 50.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 3 | Cromado | 30.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | - | |
099126 | 30.0 mm | 50.0 mm | 76.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 5 | Pulvicubierto en negro | 56.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | - | |
099124 | 30.0 mm | 50.0 mm | 50.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 3 | Pulvicubierto en negro | 30.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | - | |
099127 | 30.0 mm | 50.0 mm | 63.0 mm | 11.0 mm | Aleación de zinc | 6.0 mm | 6 | Pulvicubierto en negro | 43.0 mm | 270 ° | Bisagra plana | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | - |
099404
Espaciado de orificios de montaje a lo largo de la anchura A
30.0 mm
Anchura general
50.0 mm
Longitud total
50.0 mm
Grosor total
11.0 mm
099116
Espaciado de orificios de montaje a lo largo de la anchura A
30.0 mm
Anchura general
50.0 mm
Longitud total
76.0 mm
Grosor total
11.0 mm
099125
Espaciado de orificios de montaje a lo largo de la anchura A
30.0 mm
Anchura general
50.0 mm
Longitud total
63.0 mm
Grosor total
11.0 mm
099115
Espaciado de orificios de montaje a lo largo de la anchura A
30.0 mm
Anchura general
50.0 mm
Longitud total
63.0 mm
Grosor total
11.0 mm
