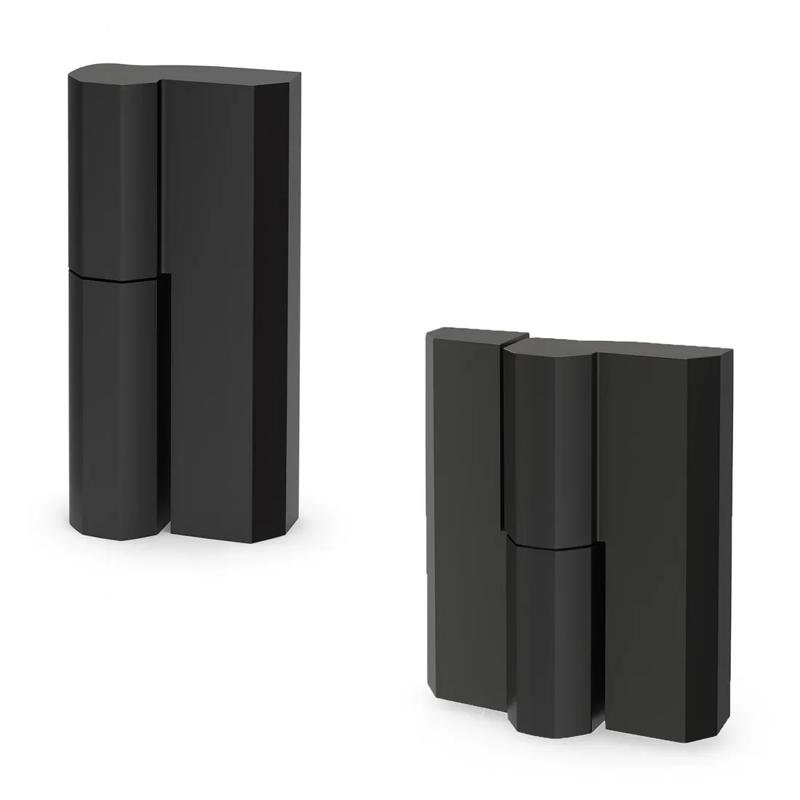

SR699 - Bisagra de montaje en superficie desmontable
Item Code | Método de montaje | Anchura general | Longitud total | Material del pasador | Acabado | Leaf Thickness | Hinge Type | Grosor máximo | Tipo | Longitud A | Mounting Hole Spacing Along Width A | Tamaño de rosca | Materiales | Mounting Hole Spacing Along Length A | Maximum Rotation | Longitud B | Grosor mínimo | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
699111002 | Tuercas de sujeción | 32.5 mm | 64.0 mm | Acero inoxidable | Cromado | 11.0 mm | Mano izquierda | 17.0 mm | 1 | 25.5 mm | 17.5 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | 19.0 mm | - | |
699112002 | Tuercas de sujeción | 50.0 mm | 64.0 mm | Acero inoxidable | Cromado | 11.0 mm | Mano izquierda | 17.0 mm | 2 | 25.5 mm | 35.0 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | - | 14.0 mm | |
699121001 | Tuercas de sujeción | 32.5 mm | 64.0 mm | Acero inoxidable | Pulvicubierto en negro | 11.0 mm | Bisagra de mano derecha | 17.0 mm | 1 | 25.5 mm | 17.5 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | 19.0 mm | - | |
699112001 | Tuercas de sujeción | 50.0 mm | 64.0 mm | Acero inoxidable | Cromado | 11.0 mm | Bisagra de mano derecha | 17.0 mm | 2 | 25.5 mm | 35.0 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | - | 14.0 mm | |
699111001 | Tuercas de sujeción | 32.5 mm | 64.0 mm | Acero inoxidable | Cromado | 11.0 mm | Bisagra de mano derecha | 17.0 mm | 1 | 25.5 mm | 17.5 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | 19.0 mm | - | |
699121002 | Tuercas de sujeción | 32.5 mm | 64.0 mm | Acero inoxidable | Pulvicubierto en negro | 11.0 mm | Mano izquierda | 17.0 mm | 1 | 25.5 mm | 17.5 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | 19.0 mm | - | |
699122001 | Tuercas de sujeción | 50.0 mm | 64.0 mm | Acero inoxidable | Pulvicubierto en negro | 11.0 mm | Bisagra de mano derecha | 17.0 mm | 2 | 25.5 mm | 35.0 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | - | 14.0 mm | |
699122002 | Tuercas de sujeción | 50.0 mm | 64.0 mm | Acero inoxidable | Pulvicubierto en negro | 11.0 mm | Mano izquierda | 17.0 mm | 2 | 25.5 mm | 35.0 mm | M5 | Aleación de zinc | 51.0 mm | 180 ° | - | 14.0 mm |
699111002
Método de montaje
Tuercas de sujeción
Anchura general
32.5 mm
Longitud total
64.0 mm
Material del pasador
Acero inoxidable
699112002
Anchura general
50.0 mm
Longitud total
64.0 mm
Material del pasador
Acero inoxidable
Acabado
Cromado
699121001
Método de montaje
Tuercas de sujeción
Anchura general
32.5 mm
Longitud total
64.0 mm
Material del pasador
Acero inoxidable
699112001
Anchura general
50.0 mm
Longitud total
64.0 mm
Material del pasador
Acero inoxidable
Acabado
Cromado
