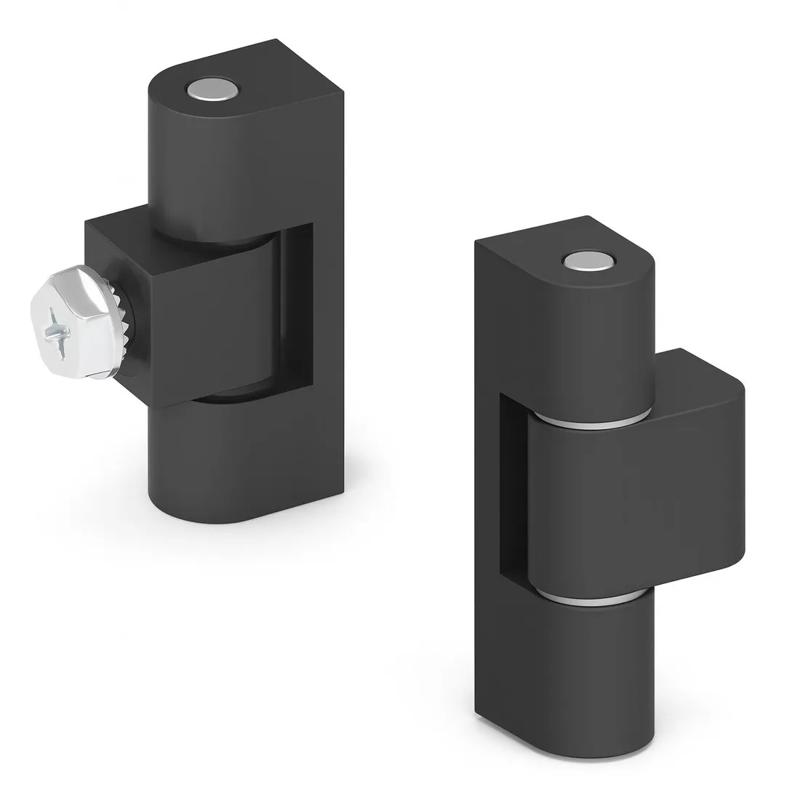

SR693 - Bisagra de montaje lateral
mostrando 1-4 of 4
por página:1-4 of 4
Item Code | Color | Mounting Orientation | Materiales | Anchura general | Longitud total | Grosor total | Acabado | Material del cuerpo | Método de montaje | Longitud Hasta El Centro Del Pin | Removilidad | Recubrimiento del cuerpo | Estilo de montaje | Longitud de hoja | Material del pasador | Screw/Stud Size | Hinge Type | Espaciado de orificios de montaje a lo largo de la longitud A | Maximum Rotation | Forma del orificio de montaje | Leaf Thickness | Tipo de rodamiento | Anchura de hoja de marco | Maximum Swivel Angle | Forma del orificio | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
69312 | Negro | Universal | Aleación de zinc | 19.0 mm | 50.0 mm | 19.0 mm | Pulvicubierto en negro | Aleación de zinc | Tornillo, perno | 12.0 mm | Fijo | Pulvicubierto | Montaje lateral | 17.5 mm | Acero inoxidable | M6 | Bisagra de montaje lateral | 32.0 mm | 180 ° | - | - | - | - | - | - | |
69311 | Plata | Universal | Aleación de zinc | 19.0 mm | 50.0 mm | 19.0 mm | Cromado | Aleación de zinc | Tornillo, perno | 12.0 mm | Fijo | Cromado | Montaje lateral | 17.5 mm | Acero inoxidable | M6 | Bisagra de montaje lateral | 32.0 mm | 180 ° | - | - | - | - | - | - | |
693112 | Plata | Universal | Aleación de zinc | 27.0 mm | 50.0 mm | 19.0 mm | Cromado | Aleación de zinc | Tornillo, perno | - | Fijo | Cromado | Montaje lateral | - | Acero inoxidable | M6 | Bisagra de montaje lateral | 32.0 mm | 180 ° | Roscado hembra | 17.5 mm | Delrin | 14.0 mm | - | - | |
693122 | Negro | Universal | Aleación de zinc | 27.0 mm | 50.0 mm | 19.0 mm | Pulvicubierto en negro | Aleación de zinc | Tornillo, perno | - | Fijo | Pulvicubierto | Montaje lateral | - | Acero inoxidable | M6 | Bisagra con cojinete | 32.0 mm | 180 ° | Roscado hembra | 17.5 mm | Delrin | 14.0 mm | 180 ° | Orificio abierto |
por página:
1-4 of 4
1–5 of 4 variants
por página:
69312
Color
Negro
Mounting Orientation
Universal
Materiales
Aleación de zinc
Anchura general
19.0 mm
69311
Color
Plata
Mounting Orientation
Universal
Materiales
Aleación de zinc
Anchura general
19.0 mm
693112
Color
Plata
Mounting Orientation
Universal
Anchura general
27.0 mm
Longitud total
50.0 mm
693122
Color
Negro
Mounting Orientation
Universal
Anchura general
27.0 mm
Longitud total
50.0 mm
