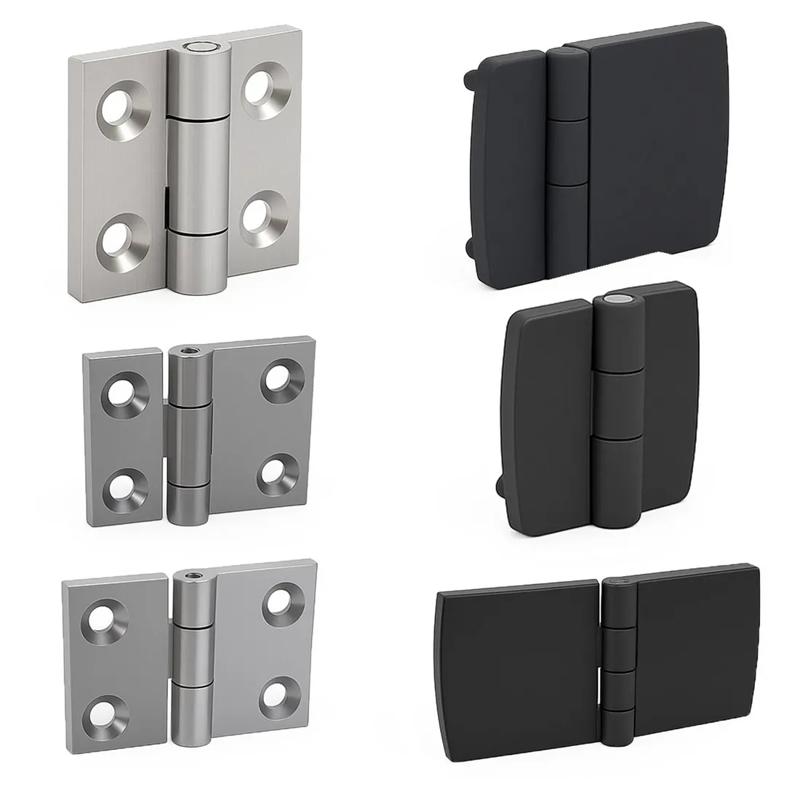

SR399 - Bisagras de montaje en superficie
Item Code | Leaf Shape | Color | Mounting Hole Spacing Along Width A | Materiales | Anchura general | Longitud total | Grosor total | Recubrimiento del cuerpo | Material del pasador | Forma del orificio de montaje | Acabado | Material del cuerpo | Leaf Thickness | Hinge Type | Stud Thread Size | Método de montaje | Removilidad | Mounting Hole Spacing Along Length A | Maximum Rotation | Longitud hasta el centro del orificio | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
399115 | Rectangular | Plata | 63.0 mm | Aleación de zinc;Acero inoxidable | 90.0 mm | 60.0 mm | 15.0 mm | Cromado | Acero inoxidable | Orificio de paso avellanado | Cromado | Aleación de zinc | 8.0 mm | Bisagra plana | Not Applicable | Tuercas de sujeción, tornillos/pernos | Fijo | 36.0 mm | 270 ° | - | |
399125 | Rectangular | Negro | 63.0 mm | Aleación de zinc;Acero inoxidable | 90.0 mm | 60.0 mm | 15.0 mm | Pulvicubierto | Acero inoxidable | Orificio de paso avellanado | Pulvicubierto en negro | Aleación de zinc | 8.0 mm | Bisagra plana | Not Applicable | Tuercas de sujeción, tornillos/pernos | Fijo | 36.0 mm | 270 ° | 15.0 mm | |
399114 | Rectangular | Plata | 36.0 mm | Aleación de zinc;Acero inoxidable | 60.0 mm | 60.0 mm | 15.0 mm | Cromado | Acero inoxidable | Orificio de paso avellanado | Cromado | Aleación de zinc | 8.0 mm | Bisagra plana | Not Applicable | Tuercas de sujeción, tornillos/pernos | Fijo | 36.0 mm | 270 ° | - | |
399126 | Rectangular | Negro | 90.0 mm | Aleación de zinc;Acero inoxidable | 120.0 mm | 60.0 mm | 15.0 mm | Pulvicubierto | Acero inoxidable | Orificio de paso avellanado | Pulvicubierto en negro | Aleación de zinc | 8.0 mm | Bisagra plana | Not Applicable | Tuercas de sujeción, tornillos/pernos | Fijo | 36.0 mm | 270 ° | - | |
399124 | Rectangular | Negro | 36.0 mm | Aleación de zinc;Acero inoxidable | 60.0 mm | 60.0 mm | 15.0 mm | Pulvicubierto | Acero inoxidable | Orificio de paso avellanado | Pulvicubierto en negro | Aleación de zinc | 8.0 mm | Bisagra plana | Not Applicable | Tuercas de sujeción, tornillos/pernos | Fijo | 36.0 mm | 270 ° | - | |
399116 | Rectangular | Plata | 90.0 mm | Aleación de zinc;Acero inoxidable | 120.0 mm | 60.0 mm | 15.0 mm | Cromado | Acero inoxidable | Orificio de paso avellanado | Cromado | Aleación de zinc | 8.0 mm | Butt Hinge | Not Applicable | Fastener Nuts, Screw/Bolts | Fixed | 36.0 mm | 270 ° | - |
399115
Leaf Shape
Rectangular
Color
Plata
Mounting Hole Spacing Along Width A
63.0 mm
Materiales
Aleación de zinc;Acero inoxidable
399125
Leaf Shape
Rectangular
Color
Negro
Mounting Hole Spacing Along Width A
63.0 mm
Materiales
Aleación de zinc;Acero inoxidable
399114
Leaf Shape
Rectangular
Color
Plata
Mounting Hole Spacing Along Width A
36.0 mm
Materiales
Aleación de zinc;Acero inoxidable
399126
Leaf Shape
Rectangular
Color
Negro
Mounting Hole Spacing Along Width A
90.0 mm
Materiales
Aleación de zinc;Acero inoxidable
