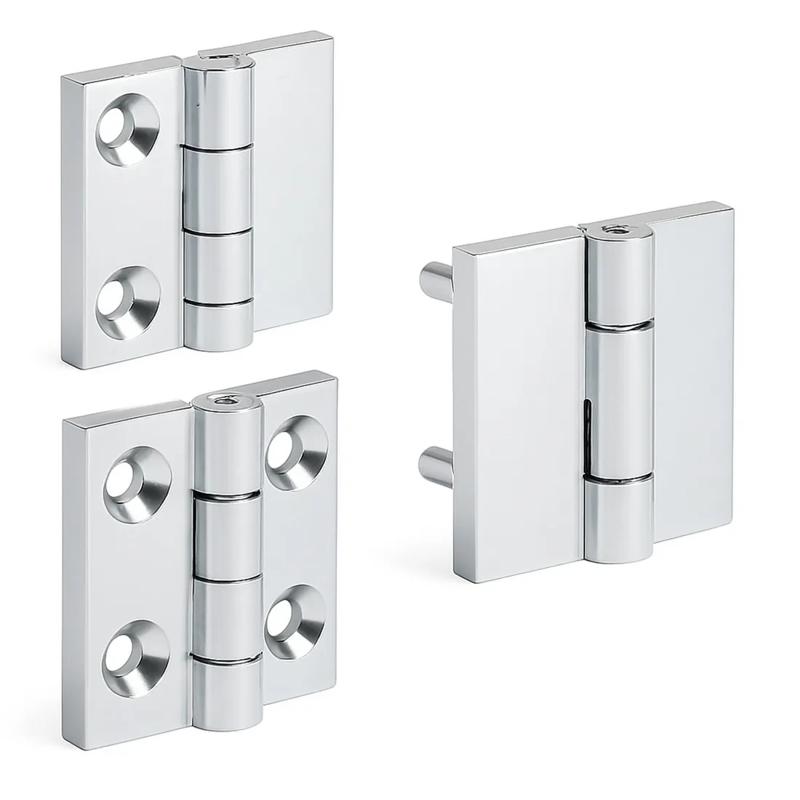

SR299 - Bisagras de montaje en superficie
Item Code | Leaf Shape | Color | Mounting Hole Spacing Along Width A | Mounting Orientation | Materiales | Anchura general | Longitud total | Grosor total | Material del pasador | Forma del orificio de montaje | Acabado | Material del cuerpo | Leaf Thickness | Hinge Type | Stud Thread Size | Método de montaje | Removilidad | Recubrimiento del cuerpo | Estilo de montaje | Mounting Hole Spacing Along Length A | Maximum Rotation | Longitud del perno | Espaciado de los orificios de montaje a lo largo del ancho | Espaciado de los orificios de montaje a lo largo de la longitud | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
299113 | Rectangular | Plata | 25.0 mm | Universal | Aleación de zinc;Acero inoxidable | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | Orificio de paso avellanado | Cromado | Aleación de zinc | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción, tornillos/pernos | Fijo | Cromado | Montaje en superficie | 25.0 mm | 270 ° | - | - | - | |
299111 | Rectangular | Plata | - | Universal | Aleación de zinc;Acero inoxidable | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | - | Cromado | Aleación de zinc | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción | Fijo | Cromado | - | - | 270 ° | 8.5 mm | 25.0 mm | 25.0 mm | |
299123 | Rectangular | Negro | 25.0 mm | Universal | Aleación de zinc;Acero inoxidable | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | Orificio de paso avellanado | Pulvicubierto en negro | Aleación de zinc | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción, tornillos/pernos | Fijo | Pulvicubierto | Montaje en superficie | 25.0 mm | 270 ° | - | - | - | |
299203 | Rectangular | Negro | 25.0 mm | Universal | PA; Acero inoxidable | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | Orificio de paso avellanado | Negro | Nylon | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción, tornillos/pernos | Fijo | - | Montaje en superficie | 25.0 mm | 270 ° | - | - | - | |
299201 | Rectangular | Negro | - | Universal | PA; Acero inoxidable | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | - | Pulvicubierto en negro | Nylon | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción | Fijo | - | - | - | 270 ° | 8.5 mm | 25.0 mm | 25.0 mm | |
299121 | Rectangular | Negro | - | Universal | Acero inoxidable | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | - | Pulvicubierto en negro | Aleación de zinc | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción | Fijo | Pulvicubierto | - | - | 270 ° | 8.5 mm | 25.0 mm | 25.0 mm | |
299122 | Rectangular | Negro | 25.0 mm | Universal | Acero inoxidable; aleación de zinc | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | - | Pulvicubierto en negro | - | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | 25.0 mm | 270 ° | 8.5 mm | - | - | |
299112 | Rectangular | Plata | 25.0 mm | Universal | Acero inoxidable; aleación de zinc | 40.0 mm | 40.0 mm | 9.0 mm | Acero inoxidable | - | Cromado | - | 5.0 mm | Bisagra plana | M5 | Tuercas de sujeción, tornillos/pernos | Fijo | - | - | 25.0 mm | 270 ° | 8.5 mm | - | - |
299113
Leaf Shape
Rectangular
Color
Plata
Mounting Hole Spacing Along Width A
25.0 mm
Mounting Orientation
Universal
299111
Longitud del perno
8.5 mm
Leaf Shape
Rectangular
Color
Plata
Espaciado de los orificios de montaje a lo largo del ancho
25.0 mm
299123
Leaf Shape
Rectangular
Color
Negro
Mounting Hole Spacing Along Width A
25.0 mm
Mounting Orientation
Universal
299203
Leaf Shape
Rectangular
Color
Negro
Mounting Hole Spacing Along Width A
25.0 mm
Mounting Orientation
Universal
