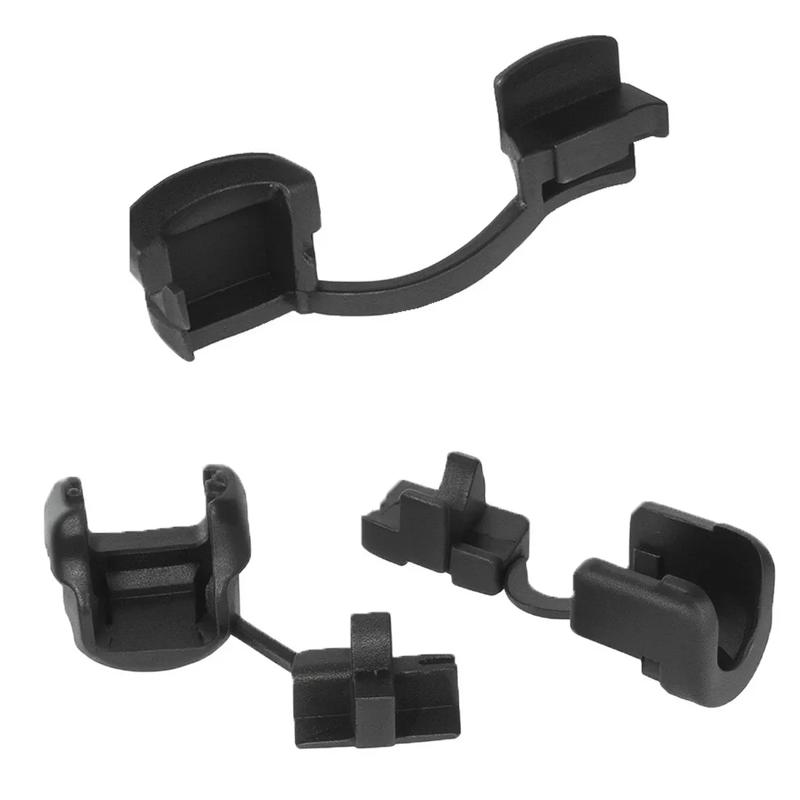

SRSRB - Bujes de alivio de tensión
Item Code | Norma de inflamabilidad del material | Diámetro máximo del conjunto de cables | Diámetro máximo del orificio | Forma del cable compatible | Materiales | Diámetro mínimo del haz de cables | Grosor máximo del panel | Altura de la base | Grosor del panel | Temperatura máxima de funcionamiento | Longitud del orificio de montaje | Color | Tamaño del cable | Tipo de cable | Descripción UL/CSA | Ancho del orificio | Diámetro del orificio de montaje | Altura de la cabeza | Diámetro mínimo del orificio | Diámetro del cable | Ancho del cable | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SRB-R-9 | UL94 V-2 | 10.5 mm | 19.0 mm, 19.8 mm | Redonda | Nylon 6/6 | 9.2 mm | 1.6 | 19.1 mm | 1.6 mm | 85 °C | 16.5 mm | Negro | 9.2 x 10.5 mm, 11.0 mm | 9,2 - 10,5 mm;11;0 mm | UL E107293 | 16.5 mm | 19.0 mm | 0.750 in | - | - | - | |
SRB-F-9 | UL94 V-2 | 7.6 mm | 13.1 mm | Plano | Nylon 6/6 | 3.7 mm | 2.5 | 10.5 mm | 2.5 mm | 85 °C | 11.8 mm | Negro | 3.71 x 7.6 mm, 3.8 x 7.6 mm | 3,7 x 7,6 mm,3,8 x 7,6 mm | UL E107293 | 11.8 mm | 12.7 mm | 0.413 in | 12.7 mm | - | - | |
SRB-R-1 | UL94 V-2 | - | 13.1 mm | Redonda | Nylon 6/6 | - | 1.6 | 11.1 mm | 1.6 mm | 85 °C | 11.5 mm | Negro | 6.4 mm, 7.4 mm | 6,4 mm;7,4 mm | UL E107293 | 11.5 mm | 12.7 mm | 0.429 in | 12.7 mm | 6.4 mm | - | |
SRB-R-4 | UL94 V-2 | - | 15.9 mm | Redonda | Nylon 6/6 | - | 3.2 | 14.8 mm | 3.2 mm | 85 °C | 14.0 mm | Negro | 7.6 mm | 7,6 mm | UL E107293 | 14.0 mm | 15.9 mm | 0.583 in | - | 7.6 mm | - | |
SRB-R-3 | UL94 V-2 | - | 15.9 mm | Redonda | Nylon 6/6 | - | 1.6 | 14.8 mm | 1.6 mm | 85 °C | 14.0 mm | Negro | 7.6 mm | 7,6 mm | UL E107293 | 14.0 mm | 15.9 mm | 0.583 in | - | 7.6 mm | - | |
SRB-R-7 | UL94 V-2 | 9.2 mm | 15.9 mm | Redonda | Nylon 6/6 | 8.2 mm | 1.6 | 14.8 mm | 1.6 mm | 85 °C | 14.0 mm | Negro | 8.2 x 9.2 mm | 8,2 - 9,2 mm | UL E107293 | 14.0 mm | 15.9 mm | 0.583 in | - | - | - | |
SRB-R-8 | UL94 V-2 | 9.2 mm | 15.9 mm | Redonda | Nylon 6/6 | 8.2 mm | 3.2 | 14.8 mm | 3.2 mm | 85 °C | 14.0 mm | Negro | 8.2 x 9.2 mm | 8,2 - 9,2 mm | UL E107293 | 14.0 mm | 15.9 mm | 0.583 in | - | - | - | |
SRB-F-8 | UL94 V-2 | 7.6 mm | 13.1 mm | Plano | Nylon 6/6 | 3.7 mm | 1.6 | 10.4 mm | 1.6 mm | 85 °C | 11.8 mm | Negro | 3.71 x 7.6 mm, 3.8 x 7.6 mm | 3,7 x 7,6 mm,3,8 x 7,6 mm | UL E107293 | 11.8 mm | 12.7 mm | 0.408 in | 12.7 mm | - | - | |
SRB-F-6 | UL94 V-2 | 5.6 mm | 11.0 mm | Plano | Nylon 6/6 | 3.0 mm | 2.5 | 10.3 mm | 2.5 mm | 85 °C | 9.9 mm | Negro | 3.0 x 5.6 mm | 3,0 x 5,6 mm | UL E107293 | 9.9 mm | 11.0 mm | 0.408 in | - | - | 5.6 mm |
SRB-R-9
Norma de inflamabilidad del material
UL94 V-2
Diámetro máximo del conjunto de cables
10.5 mm
Diámetro máximo del orificio
19.0 mm, 19.8 mm
Forma del cable compatible
Redonda
SRB-F-9
Diámetro máximo del conjunto de cables
7.6 mm
Diámetro máximo del orificio
13.1 mm
Forma del cable compatible
Plano
Materiales
Nylon 6/6
SRB-R-1
Diámetro máximo del orificio
13.1 mm
Forma del cable compatible
Redonda
Materiales
Nylon 6/6
Grosor máximo del panel
1.6
SRB-R-4
Norma de inflamabilidad del material
UL94 V-2
Diámetro máximo del orificio
15.9 mm
Forma del cable compatible
Redonda
Materiales
Nylon 6/6
