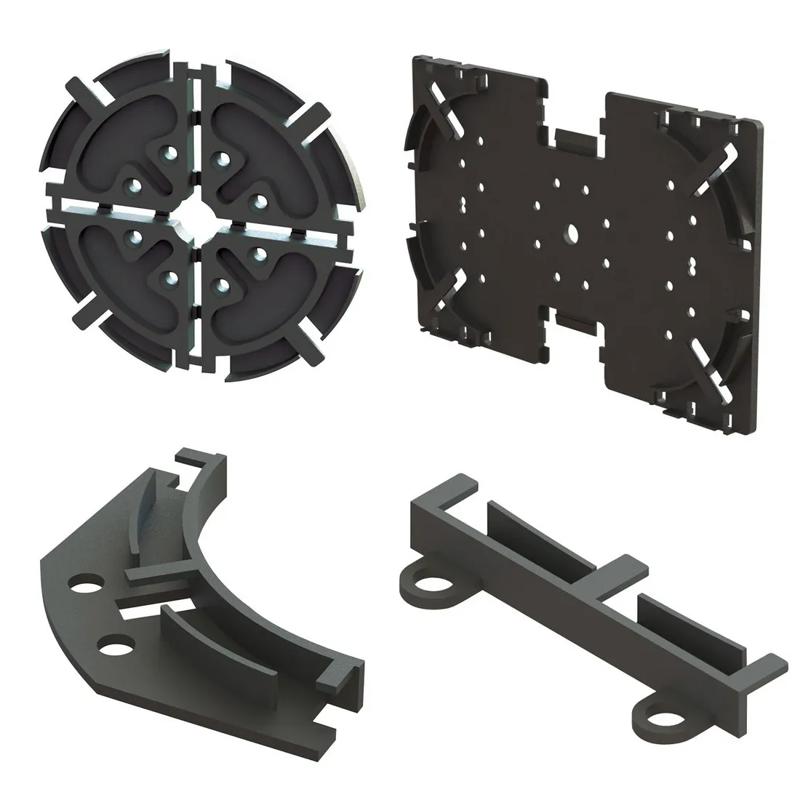

SREFA04 - Guías de fibra

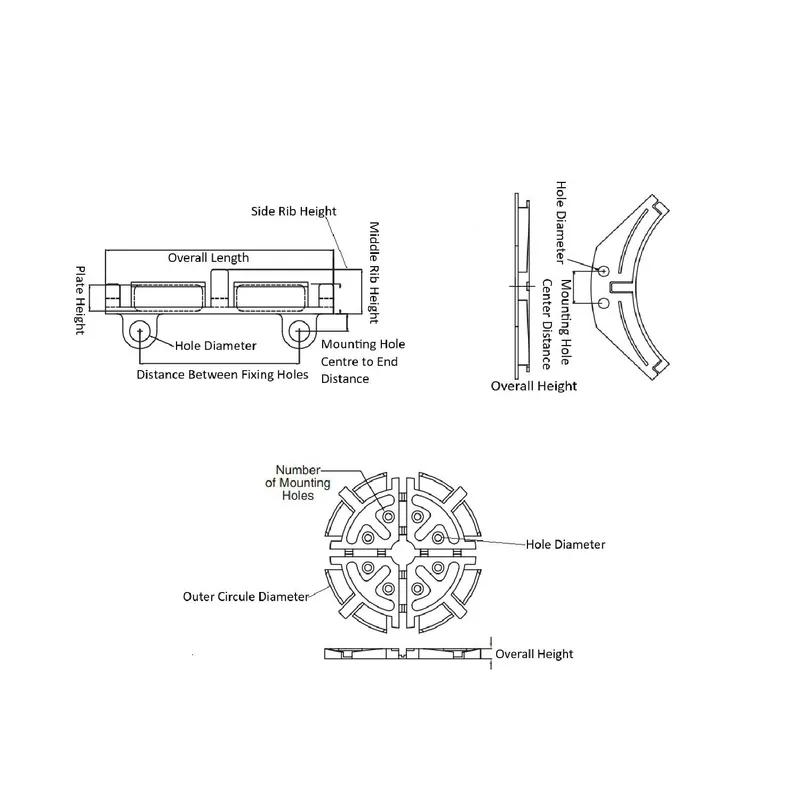

Item Code | Norma de inflamabilidad del material | Color | Diámetro del orificio | Materiales | Anchura general | Longitud total | Diámetro interior de la cabeza | Estilo | Altura total | Tipo | Distancia entre el centro del orificio de montaje y el centro de la guía | Distancia del centro de la guía al extremo | Radio exterior | Temperatura máxima de funcionamiento | Método de montaje | Número de orificios de montaje | Radio | Temperatura mínima de funcionamiento | Distancia entre los orificios de fijación | Distancia del centro del orificio de montaje | Radio máximo | Diámetro máximo del orificio | Diámetro mínimo del orificio | Radio mínima | Ángulo | Altura de la nervadura central | Distancia del orificio de montaje al extremo | Altura de la nervadura lateral | Altura de la placa | Tamaño del orificio de la espiga | Diámetro del círculo interno | Almacenamiento máximo | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
EFA04-25-001 | UL94 V-0 | Negro | 2.8 mm, 6.0 mm | Nylon 6 | 82.0 | 132.0 | - | 3 | 6.6 | Bandeja de división plana con función de almacenamiento básico | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
EFA04-34-R04 | UL94 V-0 | Negro | 3.6 | Nylon 6 | 40.0 mm | - | - | - | 12.0 | Esquina | 40.0 mm | 38.0 mm | 44.0 mm | 185 °F | Remache de cierre | 2 | 30.0 mm | -40 °F | 11.5 | 11.48 mm | 30.0 mm | - | - | - | - | - | - | - | - | - | - | - | |
EFA04-34-007 | UL94 V-0 | Negro | 3.6 mm | Nylon 6 | 49.6 mm | - | - | - | 5.5 mm | Esquina | 40.0 mm | 37.0 mm | 44.0 mm | 185 °F | Tornillo | 2 | 30.0 - 37.0 mm | -40 °F | 11.48 mm | 11.48 mm | 37.0 mm | 3.8 mm | 3.6 mm | 30.0 mm | 90 ° | - | - | - | - | - | - | - | |
EFA04-34-P06 | UL94 V-0 | Negro | 3.6 | Nylon 6 | 49.6 mm | - | - | - | 12.0 | De esquina | 49.67 mm | 47.0 mm | 54.0 mm | 185 °F | Adhesivo | 2 | 40.0 mm | -40 °F | 11.5 | 11.48 mm | 40.0 mm | - | - | - | - | - | - | - | - | - | - | - | |
EFA04-34-P05 | UL94 V-0 | Negro | 3.6 | Nylon 6 | 44.6 mm | - | - | - | 12.0 | De esquina | 44.63 mm | 42.0 mm | 49.0 mm | 185 °F | Adhesivo | 2 | 35.0 mm | -40 °F | 11.5 | 11.48 mm | 35.0 mm | - | - | - | - | - | - | - | - | - | - | - | |
EFA04-34-P07 | UL94 V-0 | Negro | 3.6 | Nylon 6 | 40.0 mm | - | - | - | 5.5 | De esquina | 40.0 mm | 37.0 mm | 44.0 mm | 185 °F | Adhesivo | 2 | 30.0 -37.0 mm | -40 °F | 11.5 | 11.48 mm | 37.0 mm | - | - | 30.0 mm | - | - | - | - | - | - | - | - | |
EFA04-34-R01 | UL94 V-0 | Negro | 3.6 | Nylon 6 | 40.0 mm | - | - | - | 5.0 | De esquina | 40.0 mm | 38.0 mm | 44.0 mm | 185 °F | Remache de cierre | 2 | 30.0 mm | -40 °F | 11.5 | 11.48 mm | 30.0 mm | - | - | - | - | - | - | - | - | - | - | - | |
EFA04-34-R07 | UL94 V-0 | Negro | 3.6 | Nylon 6 | 40.0 mm | - | - | - | 5.5 | De esquina | 40.0 mm | 37.0 mm | 44.0 mm | 185 °F | Remache de cierre | 2 | 30.0 - 37.0 mm | -40 °F | 11.5 | 11.48 mm | 37.0 mm | - | - | 30.0 mm | - | - | - | - | - | - | - | - | |
EFA04-34-P01 | UL94 V-0 | Negro | 3.6 | Nylon 6 | 44.6 mm | - | - | - | 5.0 | De esquina | 40.0 mm | 38.0 mm | 44.0 mm | 185 °F | Adhesivo | 2 | 30.0 mm | -40 °F | 11.5 | 11.48 mm | 30.0 mm | - | - | - | - | - | - | - | - | - | - | - |
EFA04-25-001
Norma de inflamabilidad del material
UL94 V-0
Color
Negro
Diámetro del orificio
2.8 mm, 6.0 mm
Materiales
Nylon 6
EFA04-34-R04
Distancia entre el centro del orificio de montaje y el centro de la guía
40.0 mm
Diámetro del orificio
3.6
Distancia del centro de la guía al extremo
38.0 mm
Diámetro interior de la cabeza
{"es-MX":"","en-US":""}
EFA04-34-007
Distancia entre el centro del orificio de montaje y el centro de la guía
40.0 mm
Diámetro máximo del orificio
3.8 mm
Diámetro del orificio
3.6 mm
Distancia del centro de la guía al extremo
37.0 mm
EFA04-34-P06
Distancia entre el centro del orificio de montaje y el centro de la guía
49.67 mm
Diámetro del orificio
3.6
Distancia del centro de la guía al extremo
47.0 mm
Diámetro interior de la cabeza
{"es-MX":"","en-US":""}
