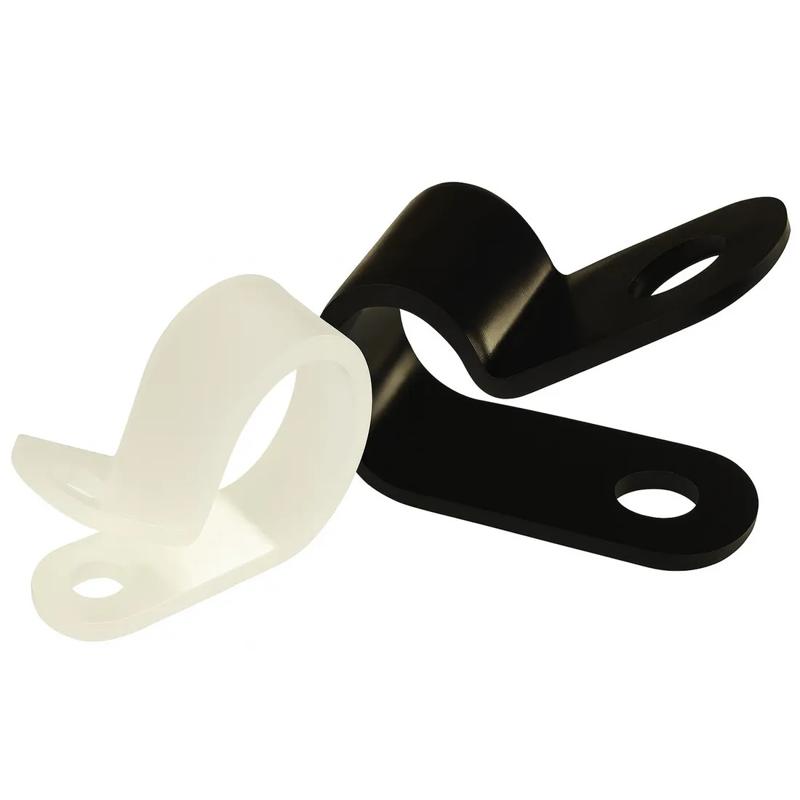

SRN - Abrazaderas para cable
Item Code | Diámetro máximo del conjunto de cables | Color | Diámetro del orificio | Anchura general | Grosor total | Longitud hasta el centro del orificio | Diámetro del orificio de montaje | Diámetro máximo del cable compatible | Distancia del centro del orificio de montaje al centro del conjunto de cables | Temperatura máxima de funcionamiento | Tipo | Ajustabilidad | Norma de inflamabilidad del material | Método de montaje | Temperatura mínima de funcionamiento | Materiales | Longitud total | Descripción UL/CSA | Estilo | Diámetro del cable | Estilo de ajuste | Tamaño del tornillo | Distancia del centro del orificio de montaje | Diámetro mínimo del haz de cables | Distancia entre los orificios de fijación | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
N-10B-19 | 15.9 mm | Natural | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 0.625 in | 15.9 mm | 110 | 2 | Fijo | UL94 V-0 | Tornillo | -40 | Nylon 6/6 | 15.9 mm | UL E70062 | Clip P | 15.9 mm | - | - | - | - | - | |
N-11B-BK | 17.5 mm | Negro | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 0.688 in | 16.7 mm | 85 | 2 | Fijo | UL94 V-2 | Tornillo | -40 | Nylon 6/6 | 16.7 mm | UL E70062 | Clip P | 17.5 mm | - | - | - | - | - | |
N-2B-19 | 3.2 mm | Natural | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 0.125 in | 8.3 mm | 110 | 2 | Fijo | UL94 V-0 | Tornillo | -40 | Nylon 6/6 | 8.3 mm | UL E70062 | Clip P | 3.2 mm | - | - | - | - | - | |
N-16B-19 | 25.4 mm | Natural | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 1.000 in | 23.0 mm | 110 | 2 | Fijo | UL94 V-0 | Tornillo | -40 | Nylon 6/6 | 23.0 mm | UL E70062 | Clip P | 25.4 mm | - | - | - | - | - | |
N-18B-19 | 28.6 mm | Natural | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 1.125 in | 24.6 mm | 110 | 2 | Fijo | UL94 V-0 | Tornillo | -40 | Nylon 6/6 | 24.6 mm | UL E70062 | Clip P | 28.6 mm | - | - | - | - | - | |
N-16B | 25.4 mm | Natural | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 1.000 in | 23.0 mm | 85 | 2 | Fijo | UL94 V-2 | Tornillo | -40 | Nylon 6/6 | 23.0 mm | UL E70062 | Clip P | 25.4 mm | - | - | - | - | - | |
N-3B | 4.8 mm | Natural | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 0.188 in | 9.9 mm | 85 | 2 | Fijo | UL94 V-2 | Tornillo | -40 | Nylon 6/6 | 9.9 mm | UL E70062 | Clip P | 4.8 mm | - | - | - | - | - | |
N-14B-19 | 22.2 mm | Natural | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 0.875 in | 20.6 mm | 110 | 2 | Fijo | UL94 V-0 | Tornillo | -40 | Nylon 6/6 | 20.6 mm | UL E70062 | Clip P | 22.2 mm | - | - | - | - | - | |
N-16B-BK | 25.4 mm | Negro | 0.204 in | 12.7 | 1.5 mm | 5.6 mm | 5.2 mm | 1.000 in | 23.0 mm | 85 | 2 | Fijo | UL94 V-2 | Tornillo | -40 | Nylon 6/6 | 23.0 mm | UL E70062 | Clip P | 25.4 mm | - | - | - | - | - |
N-10B-19
Diámetro máximo del conjunto de cables
15.9 mm
Color
Natural
Diámetro del orificio
0.204 in
Anchura general
12.7
N-11B-BK
Diámetro máximo del conjunto de cables
17.5 mm
Color
Negro
Diámetro del orificio
0.204 in
Anchura general
12.7
N-2B-19
Diámetro máximo del conjunto de cables
3.2 mm
Color
Natural
Diámetro del orificio
0.204 in
Anchura general
12.7
N-16B-19
Diámetro máximo del conjunto de cables
25.4 mm
Color
Natural
Diámetro del orificio
0.204 in
Anchura general
12.7
