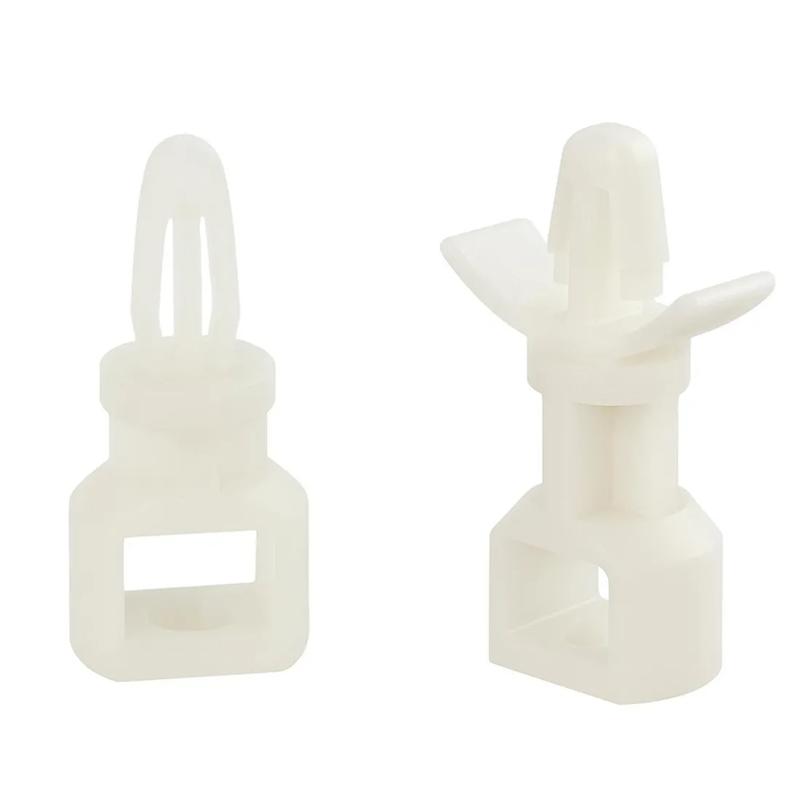

SRSRLCBS - Soporte de montaje con remache de presión
Item Code | Grosor mínimo del panel A | Altura interior | Diámetro del cuerpo | Diámetro del orificio A | Longitud del espaciador | Longitud de la correa | Tipo de fijación del orificio B | Anchura de la base | Bloqueo de altura de la cabeza A | Max. Diámetro del orificio A | Ancho interior | Norma de inflamabilidad del material | Altura del hueco | Tipo de fijación del orificio A | Diámetro del orificio B | Color | Temperatura mínima de funcionamiento | Materiales | Max. Diámetro del orificio B | Anchura de la correa | Longitud de la base | Grosor máximo del panel B | Grosor mínimo del panel B | Grosor máximo del panel A | Diámetro mínimo del orificio B | Temperatura máxima de funcionamiento | Descripción UL/CSA | Diámetro del extremo expuesto | Anchura del espacio | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SRLAHS-14-01 | 0.79 mm | 4.8 mm | 7.1 mm | 4.8 | 22.2 | 14.3 mm | Ajuste con orificio | 7.1 mm | 5.6 | 4.75 mm | 6.4 mm | UL94 V-2 | 2.8 mm | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | 5.6 mm | 10.2 mm | 6.7 | 5.7 mm | 1.98 | 4.1 mm | 85 | - | - | - | |
SRLAHS-8-01 | 0.79 mm | 4.8 mm | 7.1 mm | 4.8 | 12.7 | 14.3 mm | Ajuste con orificio | 7.1 mm | 5.6 | 4.75 mm | 6.4 mm | UL94 V-2 | 2.8 mm | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | 5.6 mm | 10.2 mm | 2.7 | 1.5 mm | 1.98 | 4.1 mm | 85 | - | - | - | |
SRLAHS-7-01 | 0.79 mm | 4.8 mm | 7.1 mm | 4.8 | 11.1 | 14.3 mm | Ajuste con orificio | 7.1 mm | 5.6 | 4.75 mm | 6.4 mm | UL94 V-2 | 2.8 mm | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | 5.6 mm | 10.2 mm | 1.6 | 0.7 mm | 1.98 | 4.1 mm | 85 | - | - | - | |
SRLCBS-12-01 | 1.6 mm | 4.8 mm | - | 4.0 | 19.1 | - | Ajuste con orificio | 7.1 mm | 10.2 | 4.0 mm | 6.4 mm | UL94 V-2 | - | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | - | 10.2 mm | 5.7 | 4.7 mm | 1.57 | 4.1 mm | 85 | UL E70062 | - | - | |
SRLCBS-10-01 | 1.6 mm | 4.8 mm | - | 4.0 | 15.9 | - | Ajuste con orificio | 7.1 mm | 10.2 | 4.0 mm | 6.4 mm | UL94 V-2 | - | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | - | 10.2 mm | 4.7 | 3.7 mm | 1.57 | 4.1 mm | 85 | UL E70062 | - | - | |
SRLAHS-16-01 | 0.79 mm | 4.8 mm | 7.1 mm | 4.8 | 25.4 | 14.3 mm | Ajuste con orificio | 7.1 mm | 5.6 | 4.75 mm | 6.4 mm | UL94 V-2 | 2.8 mm | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | 5.6 mm | 10.2 mm | 8.7 | 7.2 mm | 1.98 | 4.1 mm | 85 | - | - | - | |
SRLCBS-16-01 | 1.6 mm | 4.8 mm | - | 4.0 | 25.4 | - | Ajuste con orificio | 7.1 mm | 10.2 | 4.0 mm | 6.4 mm | UL94 V-2 | - | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | - | 10.2 mm | 8.7 | 7.2 mm | 1.57 | 4.1 mm | 85 | UL E70062 | - | - | |
SRLCBS-7-01 | 1.6 mm | 4.8 mm | - | 4.0 | 11.1 | - | Ajuste con orificio | 7.1 mm | 10.2 | 4.0 mm | 6.4 mm | UL94 V-2 | - | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | - | 10.2 mm | 2.7 | 1.5 mm | 1.57 | 4.1 mm | 85 | UL E70062 | - | - | |
SRLCBS-14-01 | 1.6 mm | 4.8 mm | - | 4.0 | 22.2 | - | Ajuste con orificio | 7.1 mm | 10.2 | 4.0 mm | 6.4 mm | UL94 V-2 | - | Snap Lock | 4.1 mm | Natural | -40 | Nylon 6/6 | 4.2 mm | - | 10.2 mm | 6.7 | 5.7 mm | 1.57 | 4.1 mm | 85 | UL E70062 | - | - |
SRLAHS-14-01
Grosor mínimo del panel A
0.79 mm
Altura interior
4.8 mm
Diámetro del cuerpo
7.1 mm
Diámetro del orificio A
4.8
SRLAHS-8-01
Grosor mínimo del panel A
0.79 mm
Altura interior
4.8 mm
Diámetro del cuerpo
7.1 mm
Diámetro del orificio A
4.8
SRLAHS-7-01
Grosor mínimo del panel A
0.79 mm
Altura interior
4.8 mm
Diámetro del cuerpo
7.1 mm
Diámetro del orificio A
4.8
SRLCBS-12-01
Grosor mínimo del panel A
1.6 mm
Tipo de fijación del orificio A
Snap Lock
Altura interior
4.8 mm
Diámetro del orificio A
4.0
