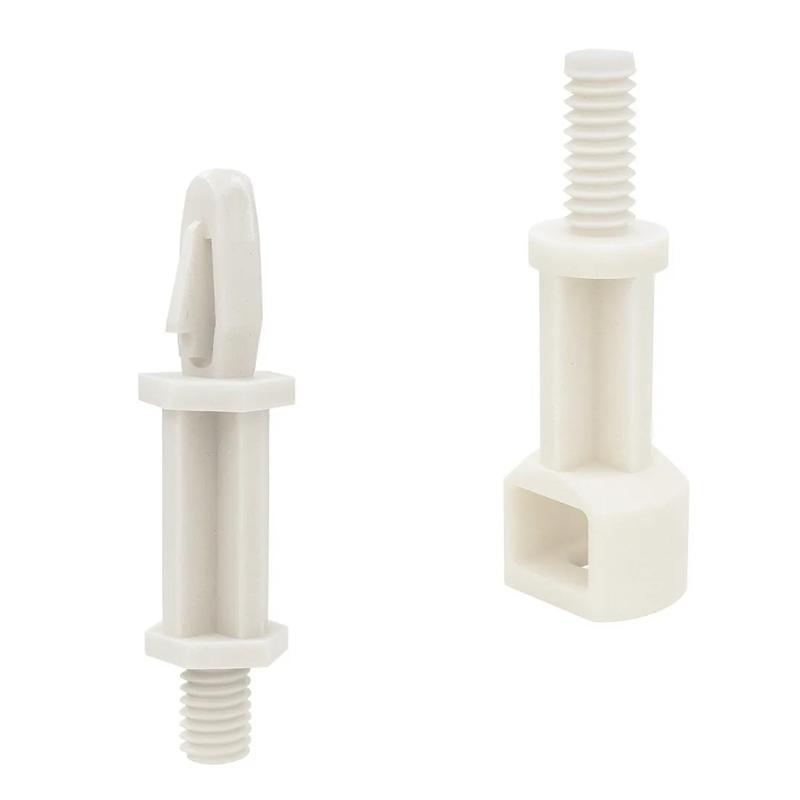

SRSCBS - Soporte para PCB con bloqueo y rosca macho
Item Code | Grosor mínimo del panel A | Tipo de fijación del orificio A | Altura interior | Diámetro del cuerpo | Diámetro del orificio A | Longitud del espaciador | Descripción UL/CSA | Tipo de fijación del orificio B | Anchura de la base | Longitud del hilo | Ancho interior | Norma de inflamabilidad del material | Diámetro del orificio B | Color | Temperatura mínima de funcionamiento | Tamaño de rosca | Materiales | Max. Diámetro del orificio B | Longitud de la base | Grosor máximo del panel B | Grosor mínimo del panel B | Grosor máximo del panel A | Diámetro mínimo del orificio B | Temperatura máxima de funcionamiento | Bloqueo de altura de la cabeza A | Estilo | Diámetro del extremo expuesto | Distancia entre las superficies planas | Altura de la cabeza de bloqueo | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SRSCBS-16-01 | 1.6 mm | Ajuste de rosca macho | 4.8 mm | 7.1 mm | #6-32 | 25.4 | UL E70062 | Ajuste con orificio | 7.1 mm | 7.6 | 6.4 mm | UL94 V-2 | 4.1 mm | Natural | -40 | #6-32 | Nylon 6/6 | 4.2 mm | 10.2 mm | 8.7 | 7.2 mm | 1.6 mm | 4.1 mm | 85 | - | - | - | - | - | |
SRSCBS-10-01 | 1.6 mm | Ajuste de rosca macho | 4.8 mm | 7.1 mm | #6-32 | 15.9 | UL E70062 | Ajuste con orificio | 7.1 mm | 7.6 | 6.4 mm | UL94 V-2 | 4.1 mm | Natural | -40 | #6-32 | Nylon 6/6 | 4.2 mm | 10.2 mm | 4.7 | 3.7 mm | 1.6 mm | 4.1 mm | 85 | - | - | - | - | - | |
SRSCBS-8-01 | 1.6 mm | Ajuste de rosca macho | 4.8 mm | 7.1 mm | #6-32 | 12.7 | UL E70062 | Ajuste con orificio | 7.1 mm | 7.6 | 6.4 mm | UL94 V-2 | 4.1 mm | Natural | -40 | #6-32 | Nylon 6/6 | 4.2 mm | 10.2 mm | 3.7 | 2.7 mm | 1.6 mm | 4.1 mm | 85 | - | - | - | - | - | |
SRSCBS-7-01 | 1.6 mm | Ajuste de rosca macho | 4.8 mm | 7.1 mm | #6-32 | 11.1 | UL E70062 | Ajuste con orificio | 7.1 mm | 7.6 | 6.4 mm | UL94 V-2 | 4.1 mm | Natural | -40 | #6-32 | Nylon 6/6 | 4.2 mm | 10.2 mm | 2.7 | 1.5 mm | 1.6 mm | 4.1 mm | 85 | - | - | - | - | - | |
SRSCBS-6-01 | 1.6 mm | Ajuste de rosca macho | 4.8 mm | 7.1 mm | #6-32 | 9.5 | UL E70062 | Ajuste con orificio | 7.1 mm | 7.6 | 6.4 mm | UL94 V-2 | 4.1 mm | Natural | -40 | #6-32 | Nylon 6/6 | 4.2 mm | 10.2 mm | 1.6 | 0.7 mm | 1.6 mm | 4.1 mm | 85 | - | - | - | - | - | |
SCBS-10-01 | - | Snap Lock | - | - | 4.0 | 15.9 mm | - | Ajuste de rosca macho | - | 6.4 mm | - | UL94 V-2 | - | Natural | -40 °F | #8-32 | Nylon 6/6 | - | - | - | - | 1.6 mm | - | 185 °F | 10.2 mm | 2 | - | - | - | |
SCBS-18-01 | - | Snap Lock | - | - | 4.0 | 28.6 mm | - | Ajuste de rosca macho | - | 6.4 mm | - | UL94 V-2 | - | Natural | -40 °F | #8-32 | Nylon 6/6 | - | - | - | - | 1.6 mm | - | 185 °F | 10.2 mm | 2 | - | - | - | |
SCBS-16-01 | - | Snap Lock | - | - | 4.0 | 25.4 mm | - | Ajuste de rosca macho | - | 6.4 mm | - | UL94 V-2 | - | Natural | -40 °F | #8-32 | Nylon 6/6 | - | - | - | - | 1.6 mm | - | 185 °F | 10.2 mm | 2 | - | - | - | |
SCBS-22.5-01 | - | Snap Lock | - | - | 4.0 | 35.7 mm | - | Ajuste de rosca macho | - | 6.4 mm | - | UL94 V-2 | - | Natural | -40 °F | #8-32 | Nylon 6/6 | - | - | - | - | 1.6 mm | - | 185 °F | 10.2 mm | 2 | - | - | - |
SRSCBS-16-01
Grosor mínimo del panel A
1.6 mm
Tipo de fijación del orificio A
Ajuste de rosca macho
Altura interior
4.8 mm
Diámetro del cuerpo
7.1 mm
SRSCBS-10-01
Grosor mínimo del panel A
1.6 mm
Tipo de fijación del orificio A
Ajuste de rosca macho
Altura interior
4.8 mm
Diámetro del cuerpo
7.1 mm
SRSCBS-8-01
Grosor mínimo del panel A
1.6 mm
Tipo de fijación del orificio A
Ajuste de rosca macho
Altura interior
4.8 mm
Diámetro del cuerpo
7.1 mm
SRSCBS-7-01
Grosor mínimo del panel A
1.6 mm
Tipo de fijación del orificio A
Ajuste de rosca macho
Altura interior
4.8 mm
Diámetro del cuerpo
7.1 mm
