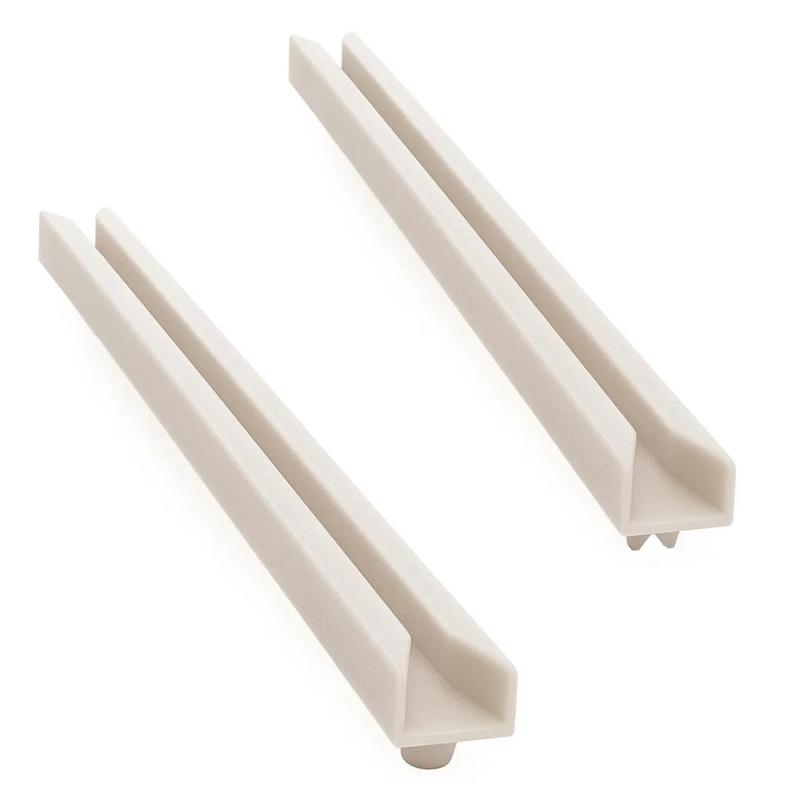

SR21CGS - Guía estrecha para tarjetas de encaje a presión
mostrando 1-10 of 18
por página:1-10 of 18
Item Code | Color | Altura del canal | Grosor máximo del panel | Anchura del orificio de montaje | Estilo | Altura total | Temperatura máxima de funcionamiento | Longitud del orificio de montaje | Acepta grosor del panel | Norma de inflamabilidad del material | Método de montaje | Altura de la pierna | Temperatura mínima de funcionamiento | Materiales | Anchura general | Distancia entre los orificios de fijación | Anchura de la ranura | Longitud total | Descripción UL/CSA | Diámetro del orificio de montaje | Altura de la ranura | Espesor mínimo del panel | Profundidad de la ranura | Tipo | Radio de la esquina | Solicitar cotización |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
21CGS00300 | Natural | 4.3 mm | 2.2 | 3.05 mm | Pata sólida | 7.5 mm | 90 | 5.54 mm | 1.6 mm | UL94 V-2 | Ajustable a presión | 4.3 mm | -40 | Nylon 6/6 | 6.4 mm | 63.5 | 2.1 mm | 76.2 mm | UL E41871 | 3.18 mm | 3.2 mm | 1.2 | - | - | - | |
21CGS00400 | Natural | 4.3 mm | 2.2 | 3.05 mm | Pata sólida | 7.5 mm | 90 | 5.54 mm | 1.6 mm | UL94 V-2 | Ajustable a presión | 4.3 mm | -40 | Nylon 6/6 | 6.4 mm | 88.9 | 2.1 mm | 101.6 mm | UL E41871 | 3.18 mm | 3.2 mm | 1.2 | - | - | - | |
21CGS00500 | Natural | 4.3 mm | 2.2 | 3.05 mm | Pata sólida | 7.5 mm | 90 | 5.54 mm | 1.6 mm | UL94 V-2 | Ajustable a presión | 4.3 mm | -40 | Nylon 6/6 | 6.4 mm | 114.3 | 2.1 mm | 127.0 mm | UL E41871 | 3.18 mm | 3.2 mm | 1.2 | - | - | - | |
21CGS00550 | Natural | 4.3 mm | 2.2 | 3.05 mm | Pata sólida | 7.5 mm | 90 | 5.54 mm | 1.6 mm | UL94 V-2 | Ajustable a presión | 4.3 mm | -40 | Nylon 6/6 | 6.4 mm | 127.0 | 2.1 mm | 139.7 mm | UL E41871 | 3.18 mm | 3.2 mm | 1.2 | - | - | - | |
21CGS00600WSB | Negro | 0.170 in | 0.085 in | 0.120 in | Pata ranurada | - | 185 °F | 0.218 in | 0.062 in | UL94 V-2 | Ajuste a presión | - | -40 °F | Nylon 6/6 | 0.250 in | 5.500 in | 0.081 in | 6.000 in | - | 0.125 in | 0.125 in | 0.047 in | 0.125 in | Ajuste a presión | - | |
21CGS00250B | Negro | 0.170 in | 2.2 mm | 0.120 in | Pata solida | - | 185 °F | 0.218 in | 0.062 in | UL94 V-2 | Ajuste a presión | - | -40 °F | Nylon 6/6 | 0.250 in | 50.8 mm | 0.081 in | 2.500 in | - | 0.125 in | 0.125 in | 1.2 mm | 0.125 in | Ajuste a presión | - | |
21CGS00450 | Natural | 0.170 in | 0.085 in | 0.120 in | Pata solida | - | 185 °F | 0.218 in | 0.062 in | UL94 V-2 | Ajuste a presión | - | -40 °F | Nylon 6/6 | 0.250 | 4.000 in | 0.081 in | 4.500 in | - | 0.125 in | 0.125 in | 0.047 in | 0.125 in | Ajuste a presión | - | |
21CGS00550WS | Natural | 0.170 in | 0.085 in | 0.120 in | Pata ranurada | - | 185 °F | 0.218 in | 0.062 in | UL94 V-2 | Ajuste a presión | - | -40 °F | Nylon 6/6 | 0.250 | 5.000 in | 0.081 in | 5.500 in | - | 0.125 in | 0.125 in | 0.047 in | 0.125 in | Ajuste a presión | - | |
21CGS00350WS | Natural | 0.170 in | 0.085 in | 0.120 in | Pata ranurada | - | 185 °F | 0.218 in | 0.062 in | UL94 V-2 | Ajuste a presión | - | -40 °F | Nylon 6/6 | 0.250 | 3.000 in | 0.081 in | 3.500 in | - | 0.125 in | 0.125 in | 0.047 in | 0.125 in | Ajuste a presión | - |
por página:
1-10 of 18
1–5 of 18 variants
por página:
21CGS00300
Color
Natural
Altura del canal
4.3 mm
Grosor máximo del panel
2.2
Anchura del orificio de montaje
3.05 mm
21CGS00400
Color
Natural
Altura del canal
4.3 mm
Grosor máximo del panel
2.2
Anchura del orificio de montaje
3.05 mm
21CGS00500
Color
Natural
Altura del canal
4.3 mm
Grosor máximo del panel
2.2
Anchura del orificio de montaje
3.05 mm
21CGS00550
Color
Natural
Altura del canal
4.3 mm
Grosor máximo del panel
2.2
Anchura del orificio de montaje
3.05 mm
por página:
1–5 of 19
